光伏逆變器測試專用直流穩壓穩流電源由高效芯片控制，采用IGBT模塊調整模式，具體高效能、高精度、高穩定性等特性，帶曲線輸出功能，限功率輸出。讓用戶使用更方便、可靠。在光伏逆變器老化測試中得到廣泛應用。
性能特點：
1、采用19英寸標準化尺寸，可組合放置于各種工作臺面及機架；2、輸出指示：高精度電壓電流顯示，4.5位高亮LED大屏幕顯示；
3、電壓電流預置：自帶面板預置按鍵，可預先設定電壓電流值；
4、輸出開關功能：可在不關閉電源情況下，關閉及開啟電源輸出；
5、恒壓恒流：輸出恒壓恒流自動切換，電壓電流值連續線性調節
6、保護功能：過壓保護、過流保護、過溫保護、過載保護；
7、短路特性：本機工作狀態下長時間短路；
8、外接采樣：本機可配外接補償，可降低因輸出回路較長等造成的壓降；
9、可選通信功能：可選RS232/RS485接口，與電腦或其他設備連接進行數據控制（選配）；
10、可選外控功能：可選輸入模擬量類比信號控制電源輸出（DC0-5V信號）（選配） ；
11、可選外控開關：可選輸入開關量控制電源輸出通斷（繼電器）（選配）；
12、可選遠程顯示：可選模輸出擬量信號顯示電源狀態（DC0-5V信號）（選配）；
13、可選定時開關機功能：可選定時開關機功能（選配）；
14、可選按時間輸出方波：可選按時間循環輸出自定義方波（選配）；
15、可選外控：可選溫度或其他自定義信號對電源產品進行通斷控制及調節（選配）；
先進工藝
1、改進型電子電路，優化抗干擾性能，保護更齊全；
2、主動式風道設計，優化散熱通道，有效降低溫升，性能更穩定；
3、U型回路設計，優化整流濾波技術，有效降低紋波系數，減少高頻沖擊；
4、數據集中傳輸設計，優化信號傳輸，有效提高電源精度。
5、提供優化于線性電源和硅整流電源的高效率，產品更加節能高效。
逆變器老化過程輸出電壓

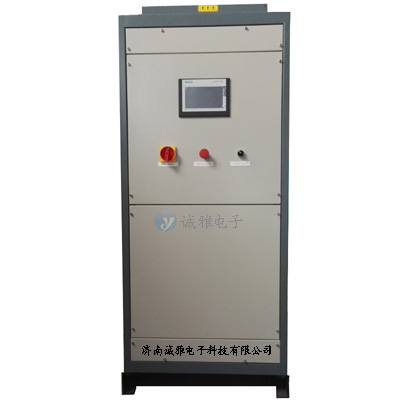

RD系列數字直流穩壓電源圖片及技術參數
|
技術參數： |
|
|
交流輸入 |
|
|
三相 380V ± 10% |
|
|
直流輸出 |
電壓 0-600V 可調 電流 0-20A 可調 |
|
穩壓精度 |
源效應：≤ 0.2% 有效值（輸入電源電壓變化± 10% 時引起的輸出電壓的變化率） |
|
時漂：≤ 0.3% 有效值（電源連續工作時間大于 8 個小時引起的輸出電壓的變化率） |
|
|
溫漂：≤ 0.03% 有效值 / ℃（環境溫度范圍內由環境溫度變化引起的輸出電壓的變化率） |
|
|
負載效應：≤ 0.3% 有效值（電源輸出電流從零至額定值變化時引起的輸出電壓變化率） |
|
|
穩流精度 |
源效應：≤ 0.2% 有效值（輸入電源電壓變化± 10% 時引起的輸出電流的變化率） |
|
時漂：≤ 0.8% 有效值（電源連續工作時間大于 8 個小時引起的輸出電流的變化率） |
|
|
溫漂：≤ 0.03% 有效值 / ℃（環境溫度范圍內由環境溫度變化引起的輸出電流的變化率） |
|
|
負載效應：≤ 0.3% 有效值（電源輸出電流從零至額定值變化時引起的輸出電流變化率） |
|
|
輸出紋波 |
穩壓狀態：≤ 0.3%+10mV （ rms ）（有效值） |
|
穩流狀態：≤ 0.5%+10mV （ rms ）（有效值） |
|
|
輸出顯示 |
4 位半數字表 精度 ：± 1% +1 個字 |
|
顯示格式 00.00V-19.99V ； 000.0V-199.9V ； 0000V-1999V ； |
|
|
電壓設定 |
10 圈電位器 |
|
電壓預置 |
10 圈電位器 |
|
電流設定 |
10 圈電位器 |
|
電流預置 |
10 圈電位器 |
|
過壓保護 |
內置 O.V.P 保護，保護值為額定值 +5% ，保護后關閉輸出，重新開機解鎖 |
|
過流保護 |
過載、短路、定電流輸出 |
|
溫度保護 |
內置 O.T.P 保護，保護值為 85 ℃± 5% （散熱器溫度），保護后關閉輸出 |
|
輸出極性 |
輸出正 ( ＋ ) 、負 ( － ) 可以任意接地 |
|
散熱方式 |
強制風冷 |
|
操作環境 |
室內使用設計，溫度： 0 ℃～ 40 ℃；濕度： 10 ％～ 85 ％ RH |
|
儲存環境 |
溫度： -20 ℃～ 70 ℃；濕度： 10 ％～ 90 ％ RH |
